3DM-MV ML
建機などの動的傾斜、加速度、角速度の測定に最適！

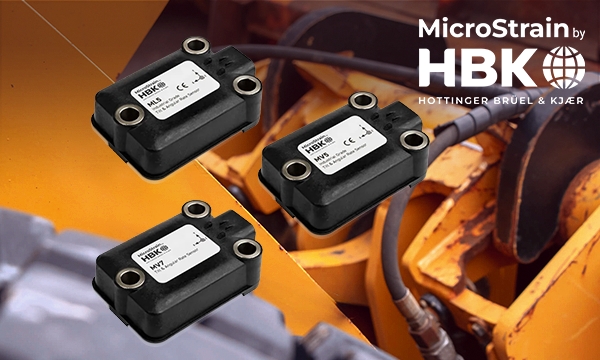

大型建設やオフハイウェイ、農業、トラック輸送などの厳しい環境において、傾斜、加速度、角速度を低コストかつ高精度に測定するIMUです。MV5-AR、ML5-AR、MV7-ARの3種類があり、用途によってお使い頂けます。
MV7-AR
タクティカルグレードのジャイロスタビライズ傾斜計MV7-ARは、大型建設車両、オフハイウェイ車両、農業車両、トラック車両などの過酷な環境において、動的傾斜、加速度、角速度を高精度に測定します。
技術仕様
| MV7-AR | |
|---|---|
| パフォーマンスグレード | タクティカルグレード |
| バイアス不安定性（ジャイロ） | 1.5°/hr |
| バイアス不安定性（加速度） | 18μg |
| 通信方式 | CANopen |
| サンプリングレート | 1～500 Hz |
| 重量 | 107g |
| 寸法 | 78.9mm x 55.0mm x 23.5mm |
| 消費電力 | 0.41W |
| 入力電圧 | +4.5 VDC 最小、+36V VDC 最大 |
| 最低動作温度 | -40℃ |
| 最大動作温度 | 85℃ |
| MFTB（平均故障間隔） | 1658495時間 |
| 計測レンジ（加速度） | 16g |
| 感知範囲（ジャイロスコープ) | 1000°/hr |
| 精度 | ロール・ピッチ（静止）：0.25° |
| 保護等級 | IP68、IP69K |
| ハウジング材質 | 繊維強化PBT |
| 取り付けスタイル | ねじ止め |
活用事例

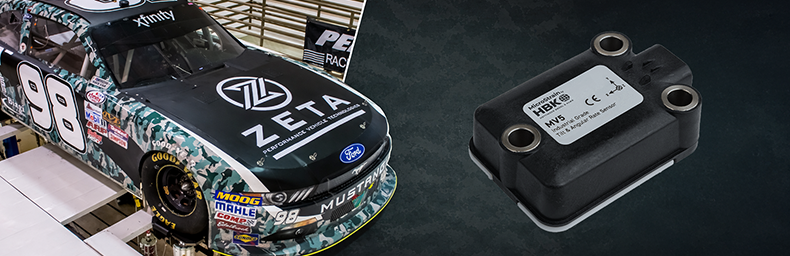

過酷なレーストラック環境における動的傾斜・加速度・角速度の高精度な測定に
ZETA Performance Vehicle Technologies社が実施した車両試験の事例をご紹介しております。
PDFダウンロード
下記より資料をダウンロードできます。
