最小・最軽量のインソール型圧力分布計測
Tactilusインソールセンサは、この分野で最小・最軽量のインソールセンサで、せん断に強く耐久性に優れた高性能センサとなっております。
概要
インソール型圧力分布計測の特徴
Tactilusインソールセンサは、この分野で最小・最軽量のインソールセンサで、せん断に強く耐久性に優れた高性能センサです。
数十年にわたる 足底圧分析とセンサー設計に基づき電磁ノイズや温度・湿度の変化に強い為、様々なシーンで計測できます。
計測デバイス(スマートフォン・タブレット)から最大約10mまで移動が可能で、計測したデータは2D及び3Dのヒートマップで表示されます。しきい値処理により、特定の領域や高圧・低圧の圧力ゾーンを絞り込みできます。
ソフトウェア画面
接続設定画面
計測画面

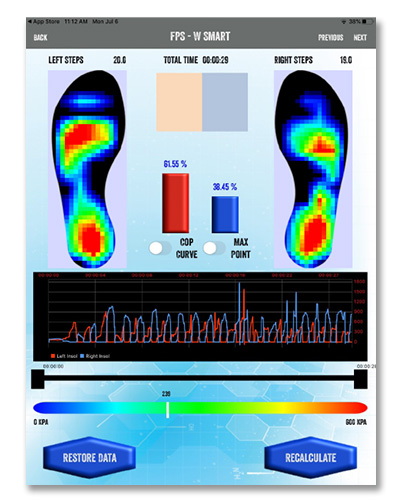

データ表示画面
サマリーレポート画面
圧力表示
面積表示
歩容分析
技術仕様
技術仕様 | センサ |
---|---|
センサタイプ | ファブリック抵抗式 |
圧力レンジ | 0-8kg/cm2 |
センシングポイント数 | 16x6マトリクス(片足68センシングポイント) |
歩容解析 | 可 |
センササイズ | 0.7cm x 0.7cm |
サンプリングレート | 50Hz |
センサ厚さ | 2.46 mm |
データ通信 | Bluetoothワイヤレス |
精度 | ±10% |
再現性 | ±2% |
ヒステリシス | ±5% |
非線形性 | ±1.5% |
対応OS | iOSおよびAndroidスマートフォンおよびタブレット |
